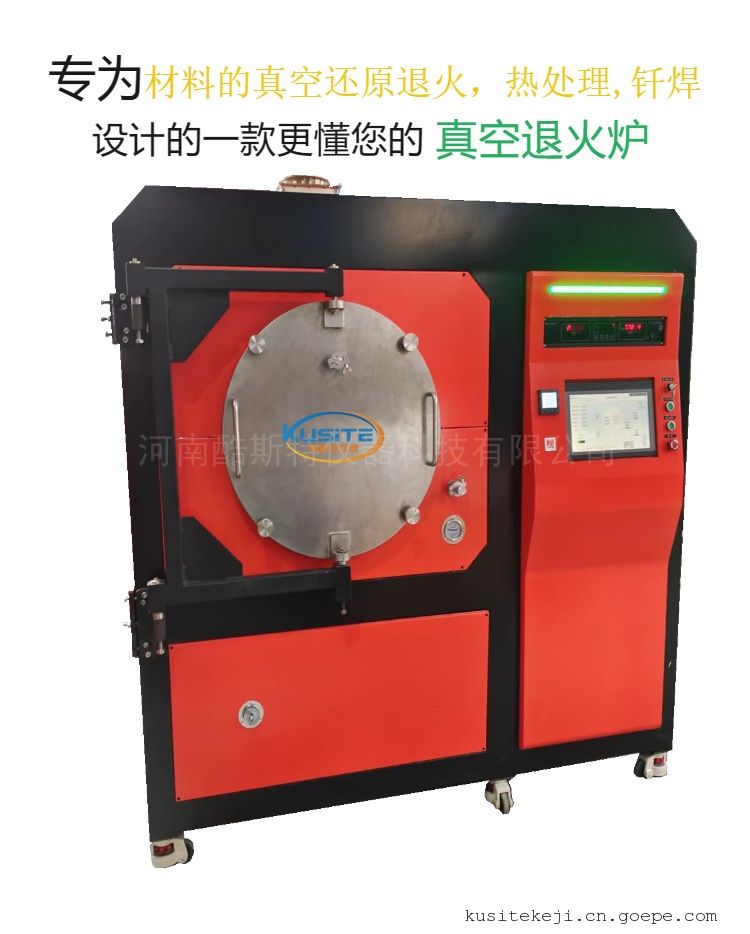

酷斯特科技专门用于材料的真空还原退火 热处理炉 真空退火炉 KZRX-65-10

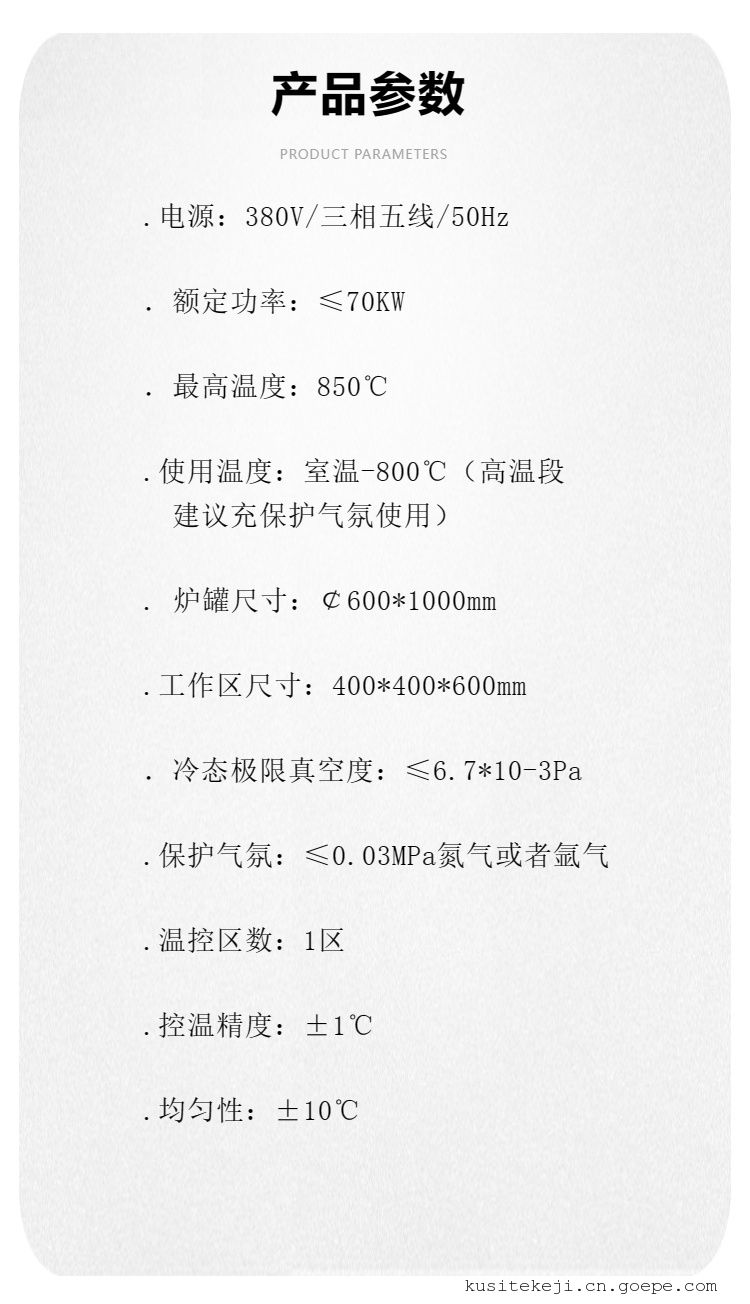

一.设备型号：

KZRX-65-10

2．电源：380V/三相五线/50Hz

3．额定功率：≤70KW

4．温度：850℃

5.使用温度：室温-800℃（高温段建议充保护气氛使用）

6. 炉罐尺寸：￠600*1000mm

7·工作区尺寸：400*400*600mm

8．冷态极限真空度：≤6.7*10-3Pa

9·保护气氛：≤0.03MPa氮气或者氩气

10.温控区数：1区

11.控温精度：±1℃

12温度均匀性：±10℃

二、结构说明

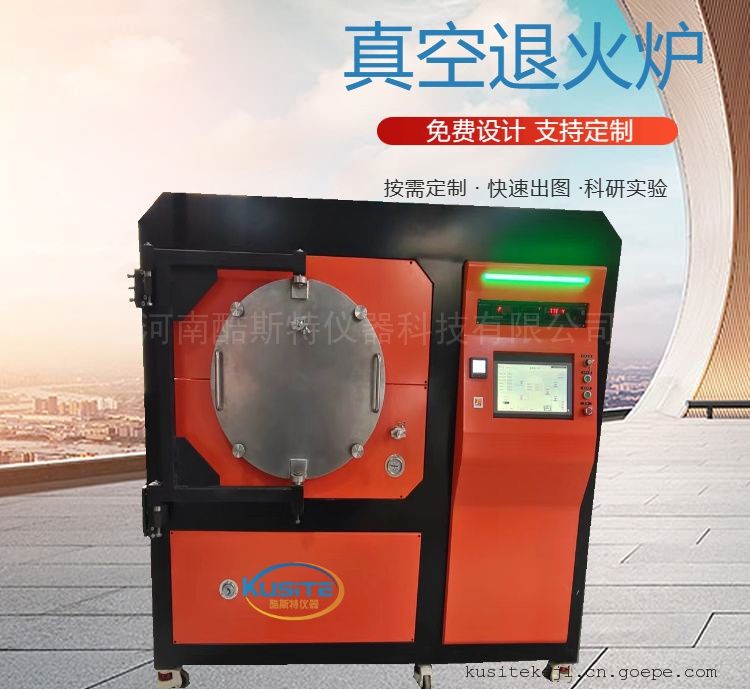

1、设备整体采用卧式结构，从正面开门取料。.炉膛材料采用优质的氧化铝多晶纤维真空吸附制成，节能50%，三面加热温场均匀。加热元件采用优质电阻丝。.炉体采用双层炉壳结构，双层炉壳之间装有风机，可以快速升降温，炉壳表面温度低。

2、炉膛内安装有一高温不锈钢炉罐，炉罐底部后端进气，炉门上部处排气，正常使用时用作保护气氛的充放气口。

3、炉罐内一料架或者装料平台，料架可分层，充分保证材料受热均匀，达到热处理效果，在炉体后部留有高真空系统接口，用于高真空的获取。

4、炉罐内安装壹只热电偶配合数显温度仪表实时显示炉罐内工件的温度。炉体上安装壹只控温热偶，配合程序仪表实时控制炉体温度。

5、真空系统由壹台TRP-48机械泵+台KT-200扩散泵+高真空阀门等组成，并安装有压力表、充放气阀等装置。真空的测量有一台复合真空计来实现，可实时显示炉罐内的真空度。配置通讯功能

6、配置快冷降温装置：在炉膛的底部配置冷却鼓风装置，炉顶布置排风挡板及阀门，需要快速降温时候打开挡板和鼓风装置实现快速降温，提高生产效率。

7、温度控制系统采用可控硅SCR温度控制，温度控制仪表采用30段温控程序仪表，并带通讯功能，可以编辑保存钎焊温度工艺程序，仪表具有PID自动控制功能。控制系统采用PLC+12寸触摸屏的方式，温度真空数据可记录可查询，曲线可现实，数据可保存可导出，温度程序数据可编译可保存可调用。控制系统集中安放在炉架的一侧箱体内，整结大方，维修方便，所有器件均采用施耐德，西门子等品牌，保证使用安全。控制箱柜上都有安全警示贴，安装接线标准化制作。
